    一種工程機械高壓膠管

摘要

    本發明公開了一種工程機械高壓膠管，其結構包括連接頭、出氣管、氣動控制閥、膠管，氣動控制閥設于入氣管頂端，氣動控制閥由出氣接門、控制閥門、旋轉把手、入氣口組成，出氣接門的底部設有控制閥門，控制閥門和出氣接口采用間隙配合，控制閥門的前端固定安裝有旋轉把手，旋轉把手和控制閥門采用間隙配合，入氣口設于旋轉把手底部并與其相連接，入氣口和出氣接口相通，出氣接口通過螺紋連接于出氣管右側，設有氣動控制閥，利用旋轉把手和控制閥門之間的配合從而達到對氣流的一個控制，工作人員可以根據裝置的狀況控制氣流的大小，使用范圍廣并實用方便。

    1一種工程機械高壓膠管，其結構包括連接頭(1)、出氣管(2)、氣動控制閥(3)、膠管(4);其特征在于:
    所述的膠管(4)的前端固定安裝有連接頭(1)，所述的膠管(4)的底端固定安裝有出氣管(2):
    所述的氣動控制閥(3)設于入氣管(2)頂端，所述的氣動控制閥(3)由出氣接口(301) ,控制閥門(302)、旋轉把手(303)、入氣口(304)組成，所述的出氣接口(301)的底部設有控制閥門(302)，所述的控制閥門(302)和出氣接口(301)采用間隙配合，所述的控制閥門(302)的前端固定安裝有旋轉把手(303)，所述的旋轉把手(303)和控制閥門((302)采用間隙配合，所述的入氣口(304)設于旋轉把手(303)底部并與其相連接，所述的入氣口(304)和出氣接口(301)相通，所述的出氣接口(301)通過螺紋連接于出氣管(2)右側。

    2.根據權利要求1所述的一種工程機械高壓膠管，其特征在于:所述的連接頭(1)由接頭(101)、連接盤(102)、入氣管螺紋(103)、入氣口(104)組成。

    3.根據權利要求2所述的一種工程機械高壓膠管，其特征在于:所述的接頭(101)設于連接盤(102)底端并通過連接管與其連接。
    4.根據權利要求2所述的一種工程機械高壓膠管，其特征在于:所述的連接盤(102)固定安裝于入氣口(104)前端。
    5.根據權利要求2所述的一種工程機械高壓膠管，其特征在于:所述的入氣口(104)上設有入氣管螺紋(103)。
技術領域
[0001]本發明是一種工程機械高壓膠管，屬于高壓膠管領域。
背景技術
[0002]用于礦井液壓支架、油田開發、工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水孚L濁液、水)等和液體傳動的管路。
[0003]現有工程機械高壓膠管，包括膠管總成，所述膠管一端固定連接設置于總成一端的連接件，所述總成內部設有螺紋，所述膠管包括外膠層、鋼絲纏繞層、不銹鋼波紋管、內膠織物保護層和內膠管，所述外膠層、鋼絲纏繞層、不銹鋼波紋管、內膠織物保護層和內膠管從外向里依次設置，該發明通過強力膠將外膠層和鋼絲纏繞層膠合在一起，提高膠管耐磨性，通過設置不銹鋼波紋管，提高膠管耐壓性能，通過設置內膠織物保護層和內膠管，保證其密封性，外膠層和內膠管均為耐油性能較好的硅橡膠材料制成，可在-40度一+120度溫度范圍內正常工作，適用于各種機械設備的液壓、氣壓、輸油、潤滑等部分，適合大力推廣使用，但是現有技術無法對流入膠管的氣流進行一個控制，導致部分時候氣流過大對接入的裝置造成影響。
發明內容
[0004]針對現有技術存在的不足，本發明目的是提供一種工程機械高壓膠管，以解決無法對流入膠管的氣流進行一個控制，導致部分時候氣流過大對接入的裝置造成影響的問題。
[0005]為了實現上述目的，本發明是通過如下的技術方案來實現:一種工程機械高壓膠管，其結構包括連接頭、出氣管、氣動控制閥、膠管;
[0006]所述的膠管的前端固定安裝有連接頭，所述的膠管的底端固定安裝有出氣管;
[0007]所述的氣動控制閥設于入氣管頂端，所述的氣動控制閥由出氣接口、控制閥門、旋轉把手、入氣口組成，所述的出氣接口的底部設有控制閥門，所述的控制閥門和出氣接口采用間隙配合，所述的控制閥門的前端固定安裝有旋轉把手，所述的旋轉把手和控制閥門采用間隙配合，所述的入氣口設于旋轉把手底部并與其相連接，所述的入氣口和出氣接口相通，所述的出氣接口通過螺紋連接于出氣管右側。
[0008]進一步地，所述的連接頭由接頭、連接盤、入氣管螺紋、入氣口組成。
[0009]進一步地，所述的接頭設于連接盤底端并通過連接管與其連接。
[0010]進一步地，所述的連接盤固定安裝于入氣口前端。
[0011]進一步地，所述的入氣口上設有入氣管螺紋。
[0012]進一步地，所述的接頭為圓柱狀。
[0013]進一步地，所述的連接盤為橢圓狀。

[0014〕本發明的有益效果:設有氣動控制閥，利用旋轉把手和控制閥門之間的配合從而達到對氣流的一個控制，工作人員可以根據裝置的狀況控制氣流的大小，使用范圍廣并實用方便。
附圖說明
[0015〕通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯:

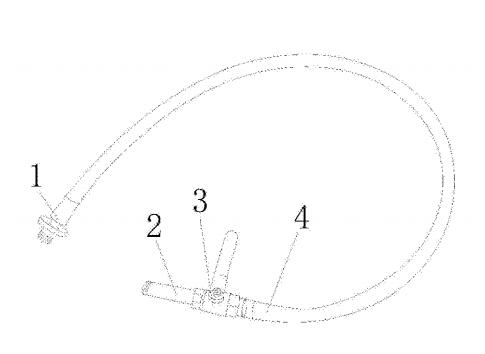

[0016]圖1為本發明一種工程機械.蕩壓膠管的結構示意圖。

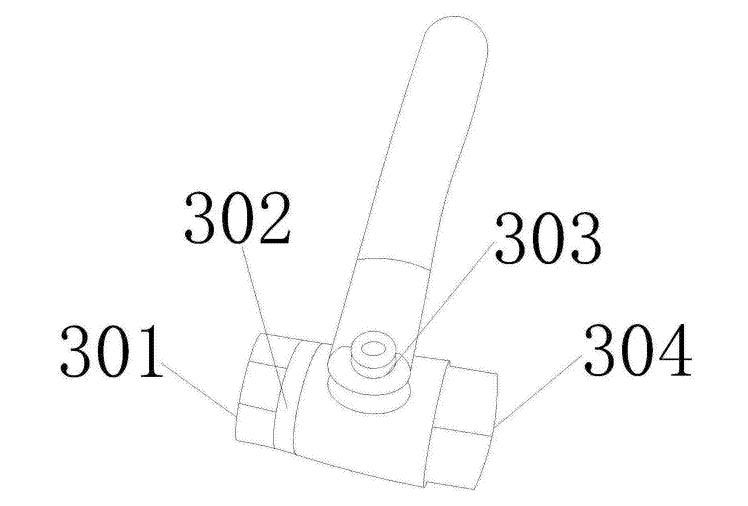

[0017]圖2為本發明一種工程機械高壓膠管氣動控制閥的結構示意圖。

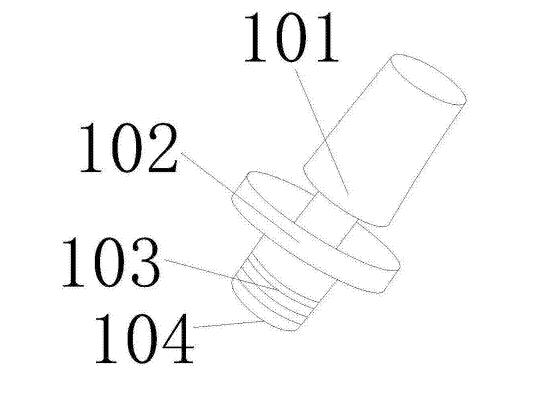

[0018]圖3為本發明一種工程機械高壓膠管連接頭的結構示意圖。
[0019〕圖中:連接頭一1、出氣管一2、氣動控制閥-3、膠管一4、出氣接口一301、控制閥門一302,旋轉把手一303、入氣口一304、接頭一101、連接盤一102、入氣管螺紋一103、入氣口一1040
